Баллон воздушный МАЗ: источник воздуха для тормозной системы

Грузовые автомобили МАЗ оснащаются тормозной системой с пневматическим приводом. Важное место в работе тормозов и безопасности автомобиля играют воздушные баллоны или ресиверы. О том, что такое воздушный баллон, какую роль он играет, как устроен и работает, а также об его ТО и ремонте читайте в статье.

Назначение воздушного баллона

Все современные грузовые автомобили оснащаются многоконтурными тормозными системами с пневматическим приводом. То есть, в данных системах привод исполнительных механизмов осуществляется силой сжатого воздуха — это, как показывает практика, более надежное и в то же время простое в техническом плане решение, чем применение гидравлики. Однако у пневматических систем есть один недостаток — компрессор в силу конструктивных особенностей не может обеспечить постоянство давления в системе, а в случае его остановки тормоза и другие механизмы вовсе перестанут работать. Все эти проблемы решаются введением в систему специальных компонентов — воздушных баллонов или ресиверов.

Воздушные баллоны (ресиверы) в составе тормозной системы автомобилей МАЗ выполняют несколько основных функций:

• Подача сжатого воздуха на исполнительные механизмы (компрессор не может обеспечить необходимый объем сжатого воздуха для нормальной работы приводов, поэтому воздух сначала накачивается в ресиверы, а затем из них поступает для выполнения той или иной работы);
• Обеспечение постоянства давления воздуха в системе;
• Накопление запаса воздуха для привода механизмов при остановленном двигателе;
• Накопление запаса воздуха для питания различных устройств и механизмов, не относящихся к тормозной системе;
• Дополнительная очистка воздуха от воды, масла и механических загрязнений;
• Продувка осушителя сжатого воздуха с целью удаления из него влаги (данную функцию выполняет специальный ресивер регенерации).

В целом, воздушные баллоны играют важную роль в пневматической системе, обеспечивая безопасность и нормальную работу автомобиля.

Типы и конструкция воздушных баллонов МАЗ

Используемые на минских грузовиках ресиверы можно разделить на три вида по объему и назначению:

• 7 литров. Это специализированные ресиверы регенерации, они используются лишь для периодической продувки адсорбера осушителя воздуха;
• 20 литров. Это наиболее распространенные баллоны, которые используются во всех тормозных контурах, а также для питания сторонних потребителей;
• 40 литров. Данные баллоны в последние годы вытесняют из систем традиционные связки из двух и трех малых баллонов, они используются в рабочих контурах тормозной системы.

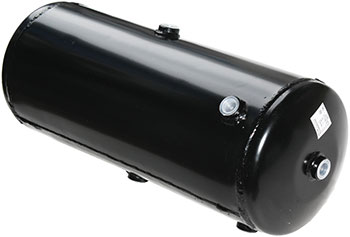

Конструктивно все воздушные баллоны одинаковы. Основу баллона составляет стальной цилиндрический корпус, к которому с торцов приварены сферические днища. Снаружи баллон обязательно имеет окраску (обычно выкрашены в черный цвет), многие баллоны внутри имеют антикоррозийное покрытие. Однако зачастую ресиверы не имеют специальной защиты от коррозии — с задачей защиты от коррозии справляется то масло, которое неизбежно попадает в систему из компрессора.

На ресивере предусмотрено от трех до пяти штуцеров, которые выполняют различные функции:

• Подключение к пневматической системе — обычно эти штуцеры располагаются на днищах баллона, их может быть 2, 3 или 4;
• Слив конденсата и удаление скопившегося масла — обычно это один штуцер, который располагается на корпусе, при установке ресивера данный штуцер должен находиться внизу;
• Подключение датчиков давления и других устройств.

Малые регенерационные ресиверы имеют только один штуцер на днище. Данный баллон регулярно продувается, поэтому в отдельном штуцере для слива конденсата нет необходимости.

Баллоны 20-литрового объема обычно имеют диаметр 220 мм, а их длина может лежать в пределах 594-634 мм (зависит от толщины металла, технологии сварки деталей баллона, также фактический объем может быть чуть меньше или больше заявленных 20 литров). Баллоны 40-литрового объема имеют диаметр 280 мм и длину 710-734 мм.

На автомобилях МАЗ применяются воздушные баллоны производства ОАО "МАЗ" и ОАО "ТаИМ" (город Бобруйск, РБ). Также на автомобилях МАЗ может использоваться и продукция ООО "Автотехнология" (Набережные челны) — данные ресиверы выпускаются для КАМАЗов, однако они совместимы с большинством грузовиков отечественного производства.

Применение воздушных баллонов в автомобилях МАЗ

Пневматическая система минских грузовиков актуального модельного ряда обычно содержит 5 или 6 воздушных баллонов различного объема. По назначению ресиверы бывают:

• Баллон переднего рабочего контура — объемом 40 литров, обеспечивает работу тормозов передних колес;
• Баллон заднего рабочего контура — объемом 40 литров, обеспечивает работу тормозов заднего (у 2-осных) или среднего (у 3-осных автомобилей);
• Баллон заднего рабочего контура — объемом 20 литров, используется только на трехосных автомобилях для привода тормозов колес заднего моста;
• Баллон стояночного тормоза и питания пневматической системы прицепа — объемом 20 литров;
• Баллон контура потребителей (пневматических агрегатов и устройств, не входящих в тормозную систему — система подкачки колес, привод стеклоочистителя, усилитель сцепления и привод механизмов трансмиссии, и т.д.) — объемом 20 литров;
• Ресивер регенерации — объемом 7 литров.

Таким образом, двухосные автомобили (включая бортовые 4370, седельные тягачи МАЗ-5432, самосвалы МАЗ-5551 и другие) имеют на своем борту 5 ресиверов, а трехосные (включая самосвалы МАЗ-5516, тягачи МАЗ-6422, МАЗ-6425, армейские автомобили МАЗ-6317 и другие) содержат по 6 ресиверов. Однако на ранних грузовых автомобилях МАЗ 500-й серии (в том числе и на все еще работающих МАЗ-504, МАЗ-509) применялось только по три либо четыре 20-литровых ресивера. Это следует учитывать при ремонте автомобиля и покупке новых баллонов.

Ресиверы монтируются непосредственно на раму автомобиля, они крепятся с помощью кронштейнов и хомутов на лонжероны. В некоторых случаях один ресивер может монтироваться в задней части на поперечине рамы (как, например, у тягача МАЗ-5432). Монтаж на раме обеспечивает наибольшую надежность системы, а также позволяет прокладывать трубопроводы непосредственно по лонжеронам и поперечинам рамы.

Техническое обслуживание и ремонт баллонов

Воздушные баллоны — одни из самых надежных и долговечных деталей в пневматической системе автомобиля МАЗ. Данные компоненты довольно редко выходят из строя и нуждаются в замене только при действительно серьезных повреждениях:

• Коррозия, приводящая к потере герметичности;
• Деформации в результате столкновения, наезда на препятствие и т.д.;
• Поломка штуцеров.

Также ресиверы не нуждаются и в особом техническом обслуживании — достаточно лишь каждый день по завершению рабочей смены сливать конденсат. Для этого необходимо открыть кран слива конденсата, и дождаться удаления воды. При невыполнении данной операции многократно возрастает риск коррозии всех компонентов пневматической системы (что наиболее губительно сказывается на клапанах, кранах управления, приборах контроля и т.д.) и выхода всей системы из строя.

Как в ресивере появляется конденсат? Все довольно просто: в компрессоре воздух при сжатии нагревается, а затем практически сразу поступает в ресиверы — здесь происходит расширение воздуха и, согласно законам физики, падение его температуры. В этот момент создаются условия, при которых содержащийся в воздухе водяной пар переходит в жидкую фазу — происходит его конденсация. Так с течением времени в ресивере собирается конденсат, который следует сливать.

При техническом обслуживании пневматической системы необходимо проверять ресиверы на предмет наличия утечек воздуха. Если обнаружено нарушение герметичности (вследствие недостаточного уплотнения соединений с трубопроводами, поломки штуцеров, образования трещим и т.д.), ресивер подлежит замене.

При регулярном сливе конденсата и регулярном осмотре воздушные баллоны автомобиля МАЗ служат многие годы, обеспечивая надежную работу тормозной системы и других агрегатов.
