Цилиндр сцепления рабочий: "мышцы" гидропривода сцепления

В автомобилях с гидравлическим приводом сцепления передача усилия на вилку выключения сцепления осуществляется специальным механизмом — рабочим цилиндром. Все о рабочих цилиндрах сцепления, их типах, конструкции и принципе работы, а также о правильном ремонте, выборе и замене — читайте в этой статье.

Что такое рабочий цилиндр сцепления?

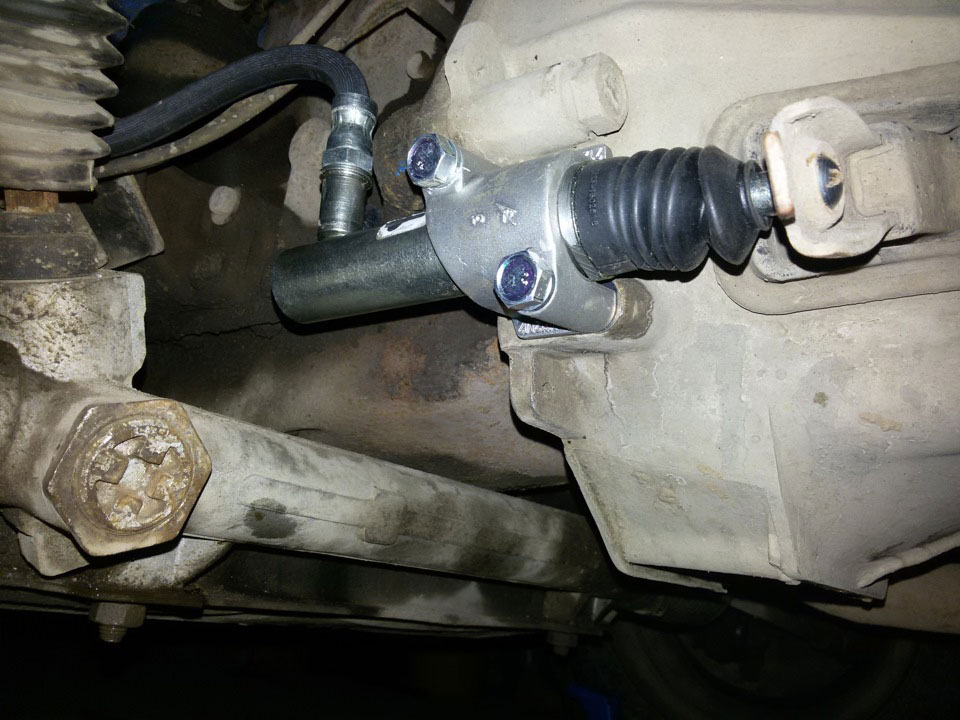

Рабочий цилиндр сцепления монтируется на картере сцепления

Рабочий цилиндр сцепления (РЦС, цилиндр привода сцепления) — исполнительный орган гидравлического привода выключения/включения сцепления трансмиссий с ручным управлением; гидравлический цилиндр, преобразующий давление рабочей жидкости в контуре гидропривода в механическое движение толкателя, и осуществляющий непосредственный привод вилки выключения сцепления.

Рабочий цилиндр — одна из основных деталей гидропривода сцепления, в который входят главный цилиндр и соединяющий оба цилиндра металлический трубопровод. Рабочий цилиндр монтируется на картере сцепления (колоколе) и с помощью толкателя связан с вилкой выключения сцепления. В процессе переключения передач рабочий цилиндр передает усилие на вилку, которая подводит выжимной подшипник к рычагам или диафрагменной пружины и производит выключение сцепления.

РЦС играет важную роль в нормальной работе трансмиссии, поэтому при поломке его необходимо как можно скорее отремонтировать или заменить. Однако прежде, чем выполнять ремонт, нужно разобраться в конструкции и особенностях этих механизмов.


Конструкция и принцип рабочих цилиндров сцепления


Конструкция рабочего цилиндра сцепления

Основу РЦС составляет литой цилиндрический корпус, передняя часть которого открыта, а в задней части выполнен штуцер для присоединения трубопровода. Штуцер может располагаться в задней пробке корпуса или на его боковой стенке (в этом случае задняя часть цилиндра глухая) Также в корпусе цилиндра выполнено отверстие под установку клапана для прокачки гидропривода сцепления (удаления воздуха при доливе рабочей жидкости или после ремонта системы, в ходе которого пришлось сливать рабочую жидкость). На внешней поверхности корпуса в приливах выполнены монтажные отверстия.


Типовая схема гидравлического привода сцепления

Внутри корпуса располагаются поршень с одной или двумя уплотнительными манжетами и пружина, обеспечивающая плотный прижим задней манжеты. Пружина может упираться в заднюю стенку корпуса или в тарелку и стопорную шайбу на штоке, расположенном в задней части поршня. На переднем торце поршня выполнено углубление, в которое упирается толкатель, выход толкателя из цилиндра закрыт защитным гофрированным колпачком из резины. На толкателе нарезана резьба, на нее навернуты регулировочная гайка и контргайка.

Как уже указывалось, РЦС монтируется непосредственно на картер сцепления, монтаж может выполняться двумя болтами или с помощью металлического хомута. Толкатель цилиндра соединен с вилкой выключения сцепления, дополнительно между цилиндром и вилкой располагается пружина.

Принцип работы РЦС очень прост. При необходимости выключения сцепления водитель нажимает на педаль, усилие от нее передается на главный цилиндр сцепление — за счет этого в гидравлическом контуре растет давление рабочей жидкости. Это давление передается на рабочий цилиндр сцепления, где оно преобразуется в поступательное движение поршня. Поршень упирается в толкатель и заставляет его смещаться, что, в свою очередь, приводит к перемещению вилки выключения сцепления — она подводит к рычагам или диафрагменной пружине (в зависимости от конструкции сцепления) выжимной подшипник и выключает сцепление. При отпуске педали сцепления давление в контуре привода падает, и все детали (педаль, поршни цилиндров и вилка) под действием пружин возвращаются в исходное положение.


Вопросы обслуживания, ремонта и замены рабочих цилиндров сцепления


Конструкция рабочего цилиндра сцепления и его соединение с вилкой выключения сцепления

В процессе эксплуатации транспортного средства рабочий цилиндр подвергается значительным нагрузкам, что становится причиной интенсивного износа резиновых уплотнительных элементов. Также под воздействием нагрузок (вибраций и ударов) могут возникать разнообразные неисправности и в других деталях цилиндра — трещины в корпусе, деформации поршня, поломка штуцеров и т.д. В зависимости от характера неисправностей необходимо выполнять ремонт или полную замену РЦС.

О неисправности цилиндра могут говорить "провалы" педали сцепления, ухудшение работы сцепления и утечки рабочей жидкости (что сказывается появлением мокрых мест в приводе, которые затем покрываются пылью и грязью, а при значительных утечках — темными лужицами на земле при длительной стоянке транспортного средства). При появлении неисправностей нужно снять и разобрать РЦС, произвести осмотр и заменить неисправные детали. Сегодня на рынке можно найти ремонтные комплекты, которые содержат все необходимые уплотнители, их фиксаторы и другие детали.

Если же неисправность невозможно устранить (например, в случае возникновения трещин или поломок корпуса цилиндра), то весь узел необходимо заменить в сборе. На замену следует выбирать рабочий цилиндр того же типа и каталожного номера, что был установлен на автомобиле ранее. Использование иного цилиндра может нарушить работу сцепления и снизить безопасность транспортного средства.

После монтажа РЦС необходимо выполнить регулировки, предусмотренные в инструкции по ремонту и обслуживанию автомобиля. Обычно, в процессе регулировки устанавливается зазор в 0,5-1 мм между торцом толкателя и поршнем, а также свободный ход вилки выключения сцепления 4-5 мм.

С течением времени по естественным причинам (вследствие износа деталей) или по причине неправильного обслуживания может произойти завоздушивание контура привода сцепления. Для удаления скопившегося воздуха используется встроенный в РЦС клапан прокачки системы. Обычно данная процедура проста и выполняется следующим образом:

  1. Надеть на клапан резиновый шланг, опустить его конец в емкость с жидкостью;
  2. Открутить гайку клапана;
  3. Несколько раз до упора нажать на педаль сцепления — в момент нажатия из шланга будет выходить воздух, при этом следует следить за уровнем рабочей жидкости в бачке;
  4. После прокачки закрутить гайку клапана, снять шланг, пополнить рабочую жидкость в бачке.

При своевременном обслуживании рабочий цилиндр сцепления будет работать надежно и эффективно, обеспечивая комфортное и безопасное управление трансмиссией автомобиля.
