Клапан электромагнитный: уверенная работа гидравлических и пневмосистем

В любом транспортном средстве можно найти несколько электромагнитных клапанов — устройств для управления различными гидравлическими и пневматическими системами. Все об электромагнитных клапанах, их существующих типах, конструкции и работе, а также о выборе и замене клапанов — читайте в этой статье.


Функции и роль электромагнитного клапана в автомобиле

Электромагнитный клапан (э/м клапан) — устройство управления и коммутации потоков газов и жидкостей в различных системах транспортных средств; жидкостный или газовый клапан, запорный элемент которого имеет привод от встроенного или вынесенного электромагнита.

В любом транспортном средстве есть множество систем, в которых необходимо управление потоками жидкостей и газов: системы питания двигателя, стеклоомывателя, в пневматических системах, в предпусковых подогревателях и т.д. Наиболее часто в этих системах находят применение электромагнитные клапаны. Данные устройства позволяют автоматизировать системы управления узлами и агрегатами, они просты и могут работать с высокой точностью — за счет всего этого они и получили широкое распространение.

Однако выход клапана из строя может нарушить работу всего автомобиля, поэтому данная деталь нуждается в скорейшей замене. Но прежде, чем делать покупку, необходимо разобраться в существующих типах автомобильных электромагнитных клапанов, их устройстве и применяемости.


Типы и применяемость клапанов с электромагнитным приводом

Электромагнитный клапан жидкостный Жидкостный клапан


Электромагнитный клапан омывателя Клапан омывателя


Электромагнитный клапан карбюратора Клапан карбюратора

Применяемые на транспортных средствах электромагнитные клапаны подразделяются на несколько типов по рабочей среде и числу коммутируемых потоков, принципу работы, назначению, применяемости и некоторым иными особенностям.

Все электромагнитные клапаны можно разделить на три категории по рабочей среде:

  • Жидкостные (гидравлические);
  • Газовые (пневматические);
  • Универсальные — могут работать либо с жидкими, либо с газообразными средами.

Устройства первого типа применяются в системах, в которых циркулируют жидкости, на автомобилях устанавливается большое число таких клапанов:

  • Топливные клапаны основной системы питания — для подачи топлива, специальные детали дизельных двигателей, клапаны системы экономайзера принудительного холостого хода (ЭПХХ) карбюраторов бензиновых двигателей и т.д.;
  • Топливные клапаны вспомогательных систем — электрофакельного устройства, предпускового подогревателя и прочих;
  • Клапаны стеклоомывателя;
  • Клапаны климатических систем — штатного или дополнительного отопителя, кондиционера;
  • Клапаны гидравлических систем;
  • Клапан гидравлического привода вентилятора охлаждения (в двигателях с приводом вентилятора от гидравлической муфты).

Устройства второго типа применяются в тех системах, где рабочей средой являются газы:

  • Клапаны управления пневмосистемой транспортного средства;
  • Клапаны вспомогательных пневматических систем управления различными агрегатами транспортного средства — межосевого дифференциала, делителя передач, управления самосвальной платформой и другими агрегатами;
  • Клапаны управления противоугонных средств в пневматических системах;
  • Топливные клапаны в автомобилях с газобаллонным оборудованием;
  • Клапаны моторного тормоза;
  • Клапан ЭПХХ с пневматическим управлением;
  • Клапаны управления систем экологии двигателя — вентиляции картера, улавливания паров бензина, рециркуляции выхлопных газов и других.

Устройства третьего типа являются универсальными, они обычно используются во вспомогательных системах транспортных средств. Например, на грузовых автомобилях одна модель клапана находит применение в жидкостном контуре отопителя, в системе пневматического моторного тормоза и в пневматических системах управления различным оборудованием.

Двухходовый гидравлический (топливный) электромагнитный клапан Двухходовый гидравлический клапан

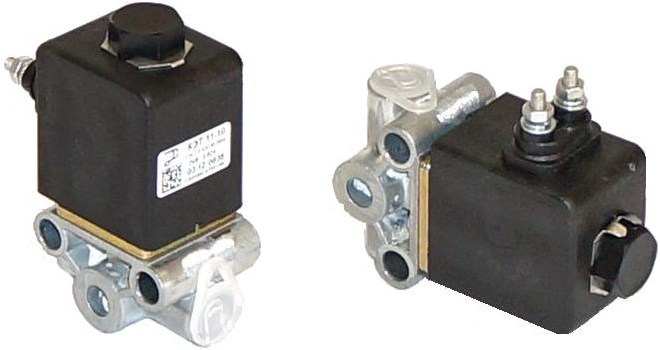

Трехходовый пневматический электромагнитный клапан Трехходовый пневматический клапан

Клапаны всех типов делятся на две группы по количеству коммутируемых потоков:

  • Двухходовые — управляют одним потоком газа или жидкости, обеспечивая его открывание или перекрытие. В клапане присутствует два патрубка или присоединительных штуцера для установки в разрыв потока;
  • Трехходовые — управляют одним потоком газа или жидкости, разделяя его на два потока и обеспечивая их открывание или перекрытие в разнообразных комбинациях. В таком устройстве присутствует три патрубка или присоединительных штуцера.

Для обоих типов клапанов предусмотрено два основных состояния:

  • Нормально открытые (НО) — клапан без подачи напряжения открыт;
  • Нормально закрытые (НЗ) — обесточенный клапан перекрыт.

Двухходовые агрегаты принимают только одно из этих состояний и переходят между ними при подаче напряжения и обесточивании. Трехходовые клапаны обычно выполнены таким образом, что коммутируемые ими потоки всегда находятся в противоположных состояниях, но существуют и клапаны с независимым управлением потоками — они оба одновременно могут открываться и закрываться.

Наконец, все автомобильные э/м клапаны разделяются на две категории по назначению:

  • Управляющие клапаны — для штатного управления потоками рабочих сред;
  • Аварийные клапаны — для автоматического открытия или закрытия потока при возникновении нештатных ситуаций.

К первой категории относятся клапаны, участвующие в нормальной работе систем — обеспечивают подачу топлива, воды, воздуха или иных сред к управляемым узлам и агрегатам. Ко второй группе относятся устройства, которые предотвращают аварию или снижают ее негативные последствия — стравливают избыточное давление, отключают неисправные контуры и оборудование, и т.д.

В отдельную категорию выделяются э/м клапаны с возможностью ручного управления — в них предусмотрен ручной привод, который позволяет переводить клапан в то или иное положение в зависимости от текущего режима работы агрегата или в случае поломок.


Конструкция и принцип действия автомобильных электромагнитных клапанов

Общая конструкция электромагнитного клапана Общая конструкция электромагнитного клапана

Прежде всего, следует отметить, что клапаны, в отличие от кранов, могут принимать только два положения — открыто или закрыто. Переход между этими положениями должен выполняться быстро, а промежуточных положений не предусмотрено — все это обуславливает те конструктивные особенности, которые имеют электромагнитные клапаны.

В любом э/м клапане можно выделить два связанных узла:

  • Механический клапан с запорным элементом той или иной конструкции, подключаемый к управляемой системе:
  • Управляющий клапаном электромагнит (соленоид), подключаемый к электросистеме автомобиля.

Основу устройства составляет клапан, выполненный в пластиковом или металлическом корпусе с полостями, каналами и патрубками (штуцерами). В корпусе клапана на седло опирается запорный элемент, в качестве которого может выступать:

  • Диафрагма (мембрана) — плоская эластичная пластина, которая закрывает впускной и выпускной каналы;
  • Золотник — стержень с проточками и каналами, который может закрывать или перераспределять несколько потоков жидкости/газа (в золотниковых клапанах седла как такового нет);
  • Поршень — плоский или цилиндрический поршень, закрывающий один или сразу оба канала.

При этом в одном клапане может быть один (обычно у двухходовых), два (у трехходовых клапанов) и более управляющих элемента с единым приводом. Наиболее часто автомобильные двухходовые клапаны строятся на основе мембраны и поршня, а трехходовые — на основе золотника. На корпусе клапана могут предусматриваться винты и другие регулировочные элементы.

Над клапаном располагается электромагнит с подвижным подпружиненным якорем, который жестко соединен с запорным элементом. В некоторых устройствах клапан расположен непосредственно внутри соленоида, что помогает снизить габариты. На соленоиде или корпусе клапана располагается стандартный разъем с ножевыми или штырьковыми контактами, либо с индивидуальными разъемами на проводниках.

Работает данная деталь просто: в обесточенном состоянии клапан нормально открыт или закрыт, при подаче тока на соленоид его якорь втягивается и поднимет запорный элемент — клапан переводится в другое состояние или перераспределяет потоки рабочей среды; при снятии напряжения якорь электромагнита освобождается, и запорный элемент клапана занимает предыдущее положение. Управление клапаном может быть как ручным (с помощью соответствующих кнопок), так и автоматическим в зависимости от управляемой системы.


Вопросы подбора и замены электромагнитного клапана

Как правило, при неисправности электромагнитные клапаны не ремонтируются, а меняются в сборе. На замену следует выбирать устройства тех типов и моделей, что использовались ранее. Особое внимание следует уделять рабочему напряжению клапана (12 или 24 В), диаметру присоединительных патрубков/штуцеров и положению обесточенного клапана (НО или НЗ).

Замена клапана должна выполняться в соответствии с инструкцией по ремонту транспортного средства. В большинстве случаев эта работа проста: нужно демонтировать старый клапан, сняв с него все трубопроводы и отключив электрический разъем (в некоторых случаях потребуется открутить один-два винта или снять кронштейн), и на его место поставить новый. Если меняется гидравлический клапан, то может потребоваться частично или полностью слить жидкость из системы.

При верном выборе и правильной замене электромагнитный клапан сразу начинает работать, обеспечивая нормальное функционирование отдельных систем и всего транспортного средства.
